Plattenwärmetauscher spielen sowohl in industriellen als auch kommerziellen Anwendungen eine wichtige Rolle. Ihre hohe Wärmeübertragungseffizienz und ihr kompaktes Design machen sie zur bevorzugten Wahl für viele Branchen. Bei der kundenspezifischen Anpassung eines Plattenwärmetauschers müssen jedoch mehrere Faktoren sorgfältig berücksichtigt werden, um sicherzustellen, dass er den spezifischen Anforderungen der beabsichtigten Anwendung entspricht.
In diesem Artikel werden die Schlüsselfaktoren und wichtigen Überlegungen erläutert, die bei der kundenspezifischen Anpassung eines Plattenwärmetauschers eine Rolle spielen
1. Bewerbungsvoraussetzungen
1.1 Industrielle Anwendungen
Verschiedene Branchen haben unterschiedliche Anforderungen an Plattenwärmetauscher.
Beispielsweise erfordert die chemische Industrie eine hervorragende Korrosionsbeständigkeit, während die Lebensmittel- und Getränkeindustrie größeren Wert auf hygienisches Design und die Einhaltung von Hygienestandards legt.
Bei der kundenspezifischen Anpassung eines Plattenwärmetauschers ist es wichtig, den industriellen Prozess, in dem er eingesetzt wird, klar zu definieren, damit geeignete Materialien und Konstruktionsdesigns ausgewählt werden können.
1.2 Kommerzielle Anwendungen
In kommerziellen Anwendungen werden Plattenwärmetauscher häufig in Heiz-, Kühl- und HVAC-Systemen eingesetzt.
Diese Anwendungen erfordern typischerweise eine hohe Wärmeübertragungseffizienz und eine kompakte Bauweise.
Während des Anpassungsprozesses sollten die Betriebsumgebung und die Systemanforderungen bewertet werden, um die am besten geeignete Designlösung zu ermitteln.
2. Anforderungen an die thermische Leistung
2.1 Wärmeübertragungskoeffizient
Der Wärmeübergangskoeffizient ist einer der wichtigsten Indikatoren für die Leistung eines Wärmetauschers.
Bei der kundenspezifischen Anpassung eines Plattenwärmetauschers sollte der erforderliche Wärmeübergangskoeffizient entsprechend der Anwendung ermittelt werden.
Ein höherer Wärmeübergangskoeffizient führt im Allgemeinen zu einer besseren Wärmeleistung, kann jedoch auch die Herstellungskosten und die Designkomplexität erhöhen.
2.2 Hitzebelastung
Unter Wärmeleistung versteht man die Wärmemenge, die der Wärmetauscher innerhalb eines bestimmten Zeitraums übertragen muss.
Anhand der erforderlichen Wärmeleistung sollte die geeignete Größe und Konstruktion des Wärmetauschers ermittelt werden, um eine zuverlässige Leistung unter den erwarteten Betriebsbedingungen sicherzustellen.
3. Flüssigkeitseigenschaften
3.1 Art der Flüssigkeit
Plattenwärmetauscher werden mit einer Vielzahl von Flüssigkeiten verwendet, darunter Wasser, Öl, chemische Lösungen und viele andere Prozessmedien.
Unterschiedliche Flüssigkeiten erfordern unterschiedliche Materialien und Designüberlegungen.
Korrosive Flüssigkeiten erfordern beispielsweise korrosionsbeständige Materialien, während hochviskose Flüssigkeiten optimierte Strömungskanalkonstruktionen erfordern, um den Druckabfall zu minimieren.
3.2 Durchflussrate und Temperatur
Die Betriebsdurchflussrate und der Temperaturbereich sind wichtige Faktoren bei der individuellen Anpassung eines Plattenwärmetauschers.
Zu hohe oder zu niedrige Durchflussraten können die Wärmeübertragungsleistung beeinträchtigen, während übermäßig hohe oder niedrige Temperaturen die Materialauswahl und das Gerätedesign beeinträchtigen können.
Der Wärmetauscher sollte daher entsprechend den tatsächlichen Betriebsbedingungen ausgelegt werden.
4. Materialauswahl

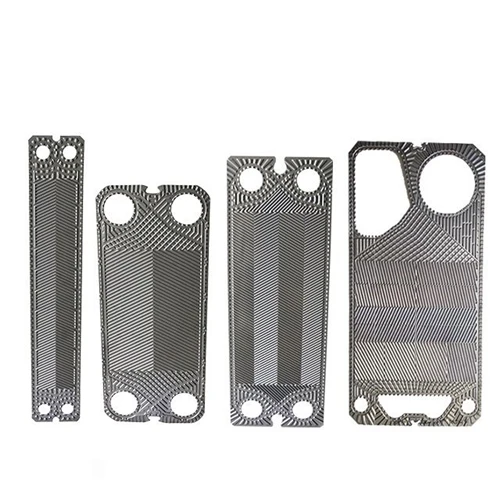

4.1 Plattenmaterial
Die Wärmeübertragungsplatten sind die Kernkomponenten eines Plattenwärmetauschers, weshalb die Materialauswahl besonders wichtig ist.
Zu den gängigen Plattenmaterialien gehören Edelstahl, Titan und Nickellegierungen.
Edelstahl ist für die meisten Standardanwendungen geeignet.
Titan wird für stark korrosive Prozessflüssigkeiten empfohlen, während Nickellegierungen unter Betriebsbedingungen mit hohen{0}Temperaturen und hohem{1}Druck eine gute Leistung erbringen.
4.2 Dichtungsmaterial
Ebenso wichtig ist die Auswahl des geeigneten Dichtungsmaterials.
Zu den gängigen Dichtungsmaterialien gehören Nitrilkautschuk (NBR), Ethylen-Propylen-Dien-Monomer (EPDM) und Fluorelastomer (FKM).
Jedes Material ist für bestimmte Flüssigkeitstypen und Betriebstemperaturen ausgelegt.
Das Dichtungsmaterial sollte entsprechend den Eigenschaften der Prozessflüssigkeit und der Betriebsumgebung ausgewählt werden.
5. Wärmetauscherdesign
5.1 Plattenmusterdesign
Das Wellenmuster der Platten hat einen erheblichen Einfluss auf die Leistung des Wärmetauschers.
Die Form und Tiefe der Wellen beeinflussen die Flüssigkeitsturbulenz, die Effizienz der Wärmeübertragung und den Druckabfall.
Das geeignete Plattenmuster sollte entsprechend den Anwendungsanforderungen ausgewählt werden, um das optimale Gleichgewicht zwischen Wärmeübertragungsleistung und hydraulischem Widerstand zu erreichen.
5.2 Strömungskanaldesign
Die Gestaltung des Strömungskanals bestimmt den Strömungsweg und die Geschwindigkeit der Prozessflüssigkeit im Wärmetauscher.
Ein gut gestalteter Strömungskanal kann den Druckverlust reduzieren und gleichzeitig die Effizienz der Wärmeübertragung verbessern.
Der Strömungskanal sollte daher basierend auf den Fluideigenschaften und den Gesamtsystemanforderungen optimiert werden, um einen stabilen und effizienten Betrieb zu gewährleisten.
6. Wartungs- und Reinigungsanforderungen
6.1 Wartungsfreundlichkeit
Plattenwärmetauscher erfordern während ihrer gesamten Lebensdauer eine regelmäßige Wartung und Reinigung.
Daher sollte beim Anpassungsprozess auf eine einfache Wartung geachtet werden.
Ein abnehmbares Design und ein bequemer Reinigungszugang können Wartungskosten und Geräteausfallzeiten erheblich reduzieren und gleichzeitig die Betriebseffizienz verbessern.
6.2 Reinigungsmethode
Unterschiedliche Reinigungsmethoden erfordern unterschiedliche Designüberlegungen.
Für die chemische Reinigung sind Materialien mit guter Korrosionsbeständigkeit erforderlich, während für die mechanische Reinigung eine leicht zerlegbare Struktur erforderlich ist.
Bei der Auswahl der Materialien und der Festlegung des Gesamtdesigns sollte die erwartete Reinigungsmethode berücksichtigt werden, um eine sichere und effektive Wartung zu gewährleisten.
7. Kosten-Effektivität und Zuverlässigkeit
7.1 Kosten-Effektivität
Bei der kundenspezifischen Anpassung eines Plattenwärmetauschers ist es wichtig, die Leistung mit den Gesamtkosten in Einklang zu bringen.
Hochleistungsgeräte erfordern in der Regel eine höhere Anfangsinvestition, können jedoch langfristig die Betriebs- und Wartungskosten erheblich senken.
Bei der Auswahl der kostengünstigsten Lösung sollten sowohl die Anschaffungskosten als auch die Betriebskosten über die gesamte Lebensdauer berücksichtigt werden.
7.2 Zuverlässigkeit
Zuverlässigkeit ist für die Aufrechterhaltung eines stabilen Systembetriebs von entscheidender Bedeutung.
Bei der kundenspezifischen Anpassung eines Plattenwärmetauschers sollten bewährte Designs und hochwertige-Materialien ausgewählt werden, um eine zuverlässige, langfristige-Leistung unter verschiedenen Betriebsbedingungen zu gewährleisten.
Abschluss
Wie oben erläutert, erfordert die individuelle Anpassung eines Plattenwärmetauschers die sorgfältige Berücksichtigung vieler Faktoren.
Nur durch die Bewertung der Anwendungsanforderungen, der thermischen Leistung, der Flüssigkeitseigenschaften, der Materialauswahl, des strukturellen Designs, der Wartungs- und Reinigungsanforderungen sowie der Kosteneffizienz und Zuverlässigkeit kann die am besten geeignete maßgeschneiderte Lösung entwickelt werden.
Ein gut konzipierter Plattenwärmetauscher sorgt nicht nur für eine effiziente Wärmeübertragung, sondern sorgt auch für zuverlässige Langzeitleistung und eine längere Lebensdauer in praktischen Anwendungen.
